Descriere:
Demolarea și înlocuirea tabloului electric, migrarea software-ului de automatizare, integrarea unui utilaj de frezare plăcuțe metalice, pentru a aduce echipamentul la standardele actuale din industria automotive.
Industria:
Automotive
Obiectiv:
Modernizarea tabloului electric de automatizare prin instalarea unui tablou nou, cu componente actuale și schemă electrică validă.
Soluții:
- PLC : S7-1500 1515-2PN în combinație cu 3 stații distribuite ET200SP
– Module DI 16x24VDC ST: pentru integrarea senzorilor digitali și feedback-urilor din tabloul electric;
– Module DQ 16×24 VDC/0,5A ST : pentru comanda valvelor pneumatice si hidraulice cat si aparaturii interne din tabloul electric;
– Module AI 8×RTD/TC : pentru integrarea termocuplelor tip J;
– Module AI 8x24VDC ST : pentru integrarea traductorilor liniari Baluff;
– Module AQ 4x24VDC ST : pentru comanda modulelor de comandă a jgheaburilor vibrante.

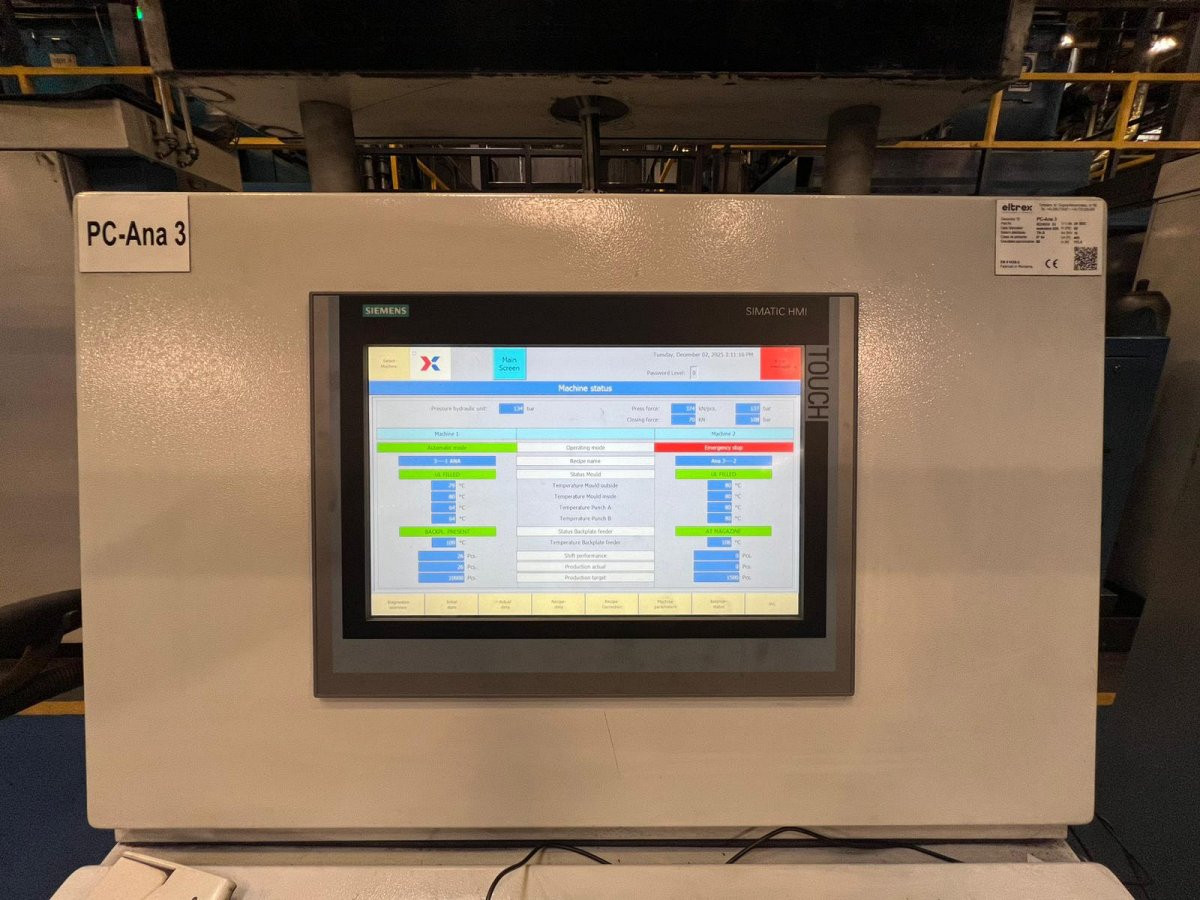

- HMI: TP1500 Confort
- CVF: Siemens gama V20
- Safety: relee Pilz 774300
- Module cântărire: SENECA Z-SG
- Transformatori de masură: CARLO GAVAZZI A 82-20 25
- Carduri control unitate hidraulică: REXROTH VT5041 2X, REXROTH VT3000 3X
- Tablou electric: Rittal
Durata proiectului:
- 5 săptămâni de când s-a oprit utilajul până la punerea lui în producție
Principalele activități:
Înlocuirea tabloului electric,
- Analizarea utilajului din punct de vedere tehnic, studiul schemei electrice existente;
- Identificarea punctelor specifice ale funcționalității;
- Analiza de risc care include complexitatea proiectului, cât și livrările de materiale;
- Releveul instalației existente și notarea cablurilor;
- Echivalarea soluțiilor tehnice anterioare cu unele la zi;
- Proiectare electrică în Eplan 2025 și ProPanel conform releveu;
- Migrarea software-ului de automatizare;
- Descrierea funcționalității utilajului;

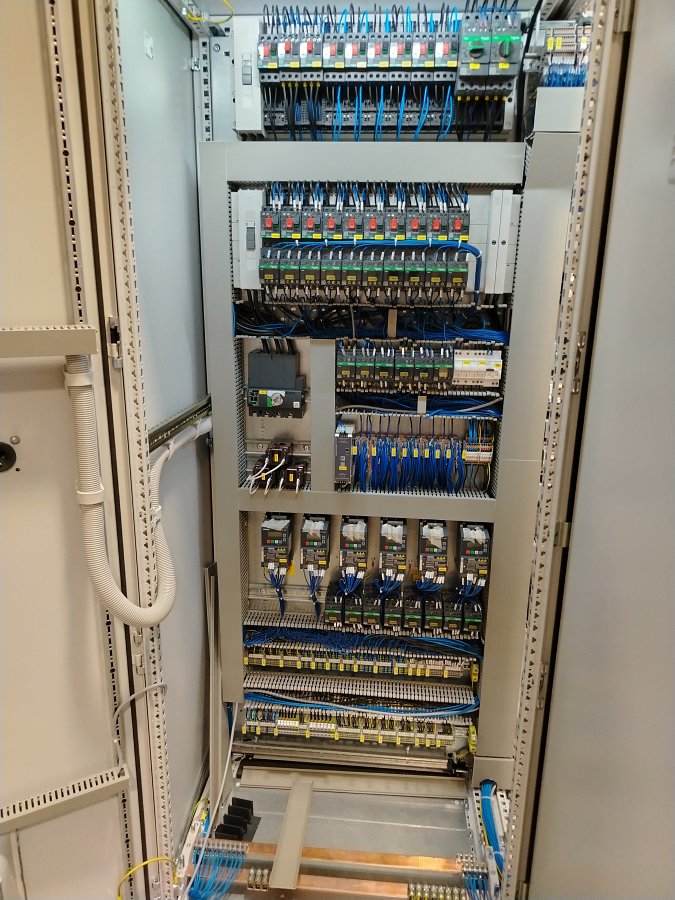

- Producția tabloului electricde automatizare;
- Testarea software-ului în atelierul nostru;
- Instalarea electrică:

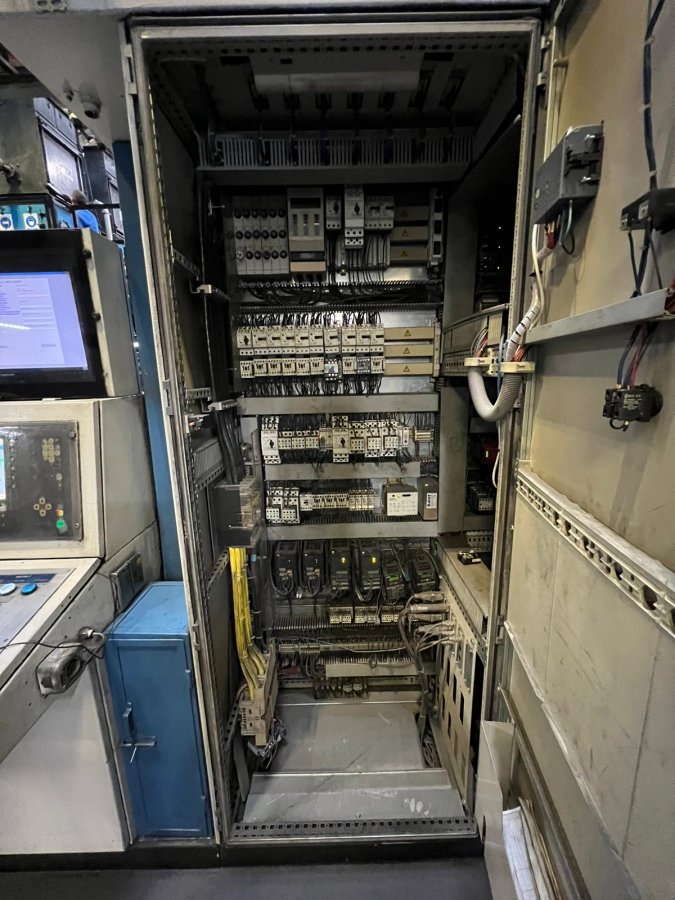

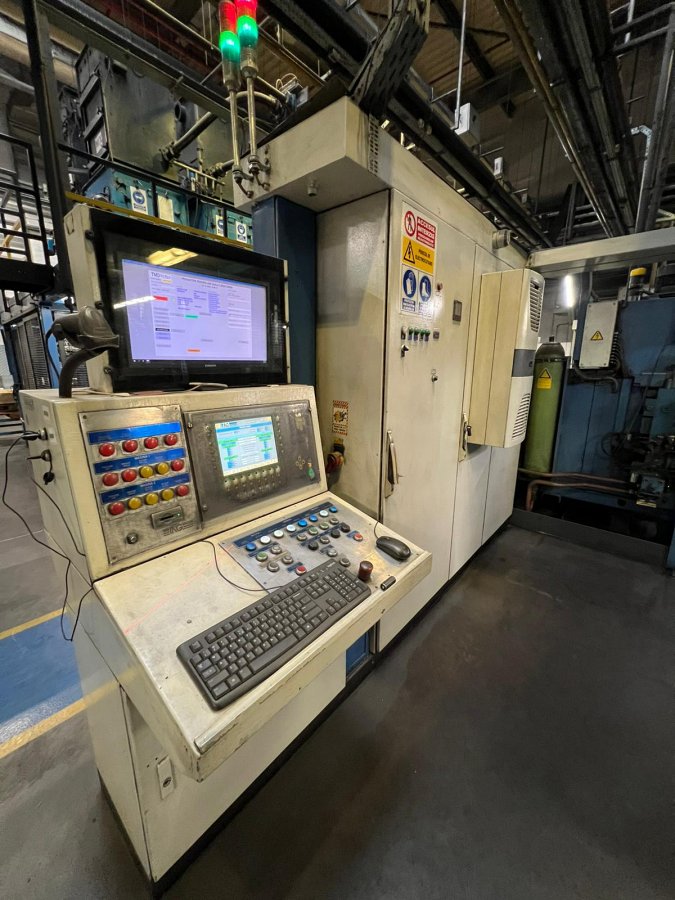

- Demontarea tabloului electric vechi;

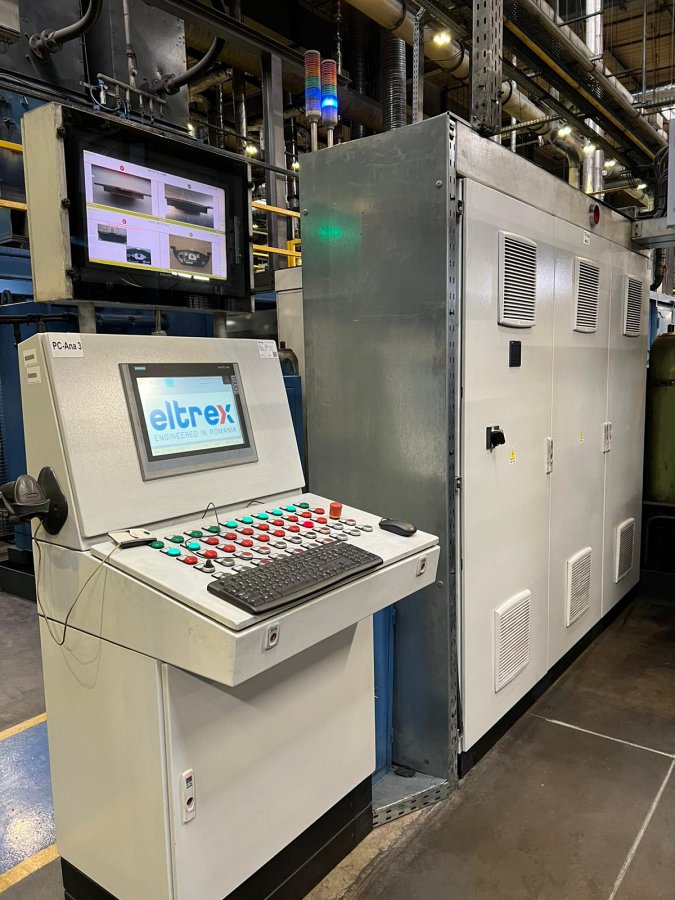

- Instalarea tabloului electric nou.
- Cablarea și punerea în funcțiune în acord cu cerințele clientului;
