Descriere:

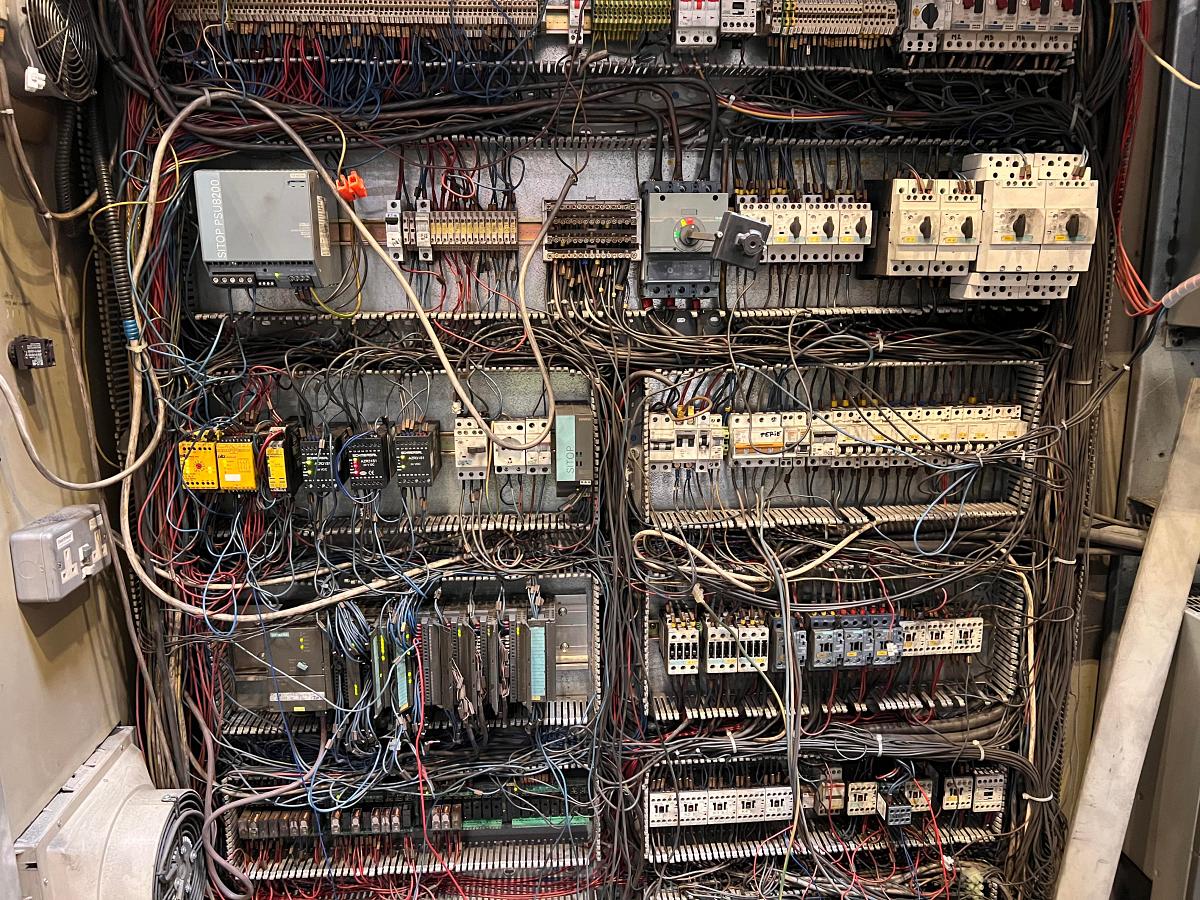

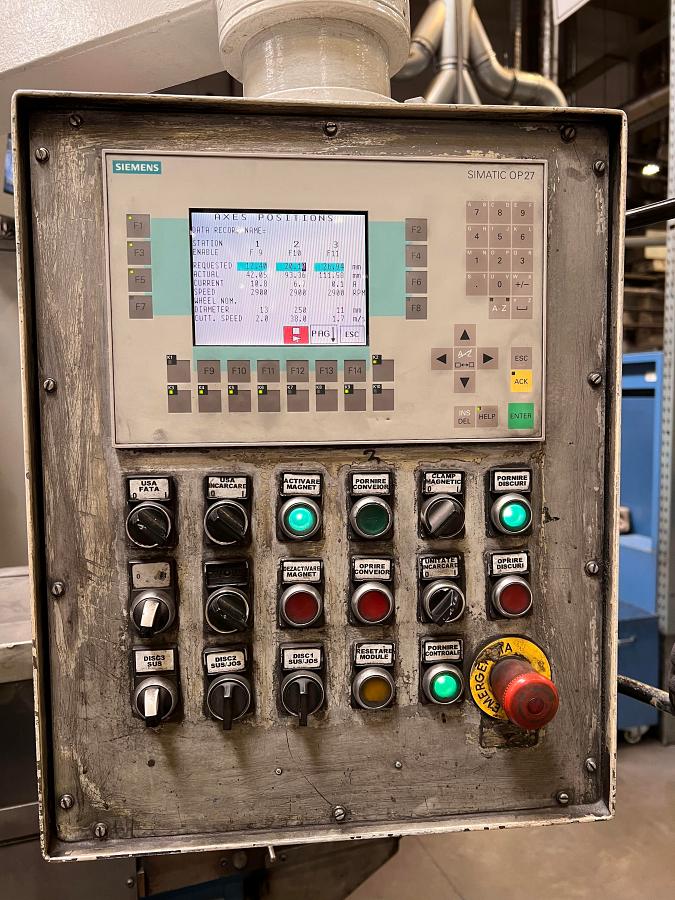

Înlocuirea tabloului electric și a pupitrului operator, refacerea automatizării și integrarea unui utilaj de frezare plăcuțe metalice.
Industrie:
Automotive
Obiectiv:
Înlocuirea tabloului electric, refacerea software-ului de automatizare și integrarea acestuia în sistemul existent al fabricii, deoarece echipamentul nu mai respecta standardele de calitate actuale.
Soluții:

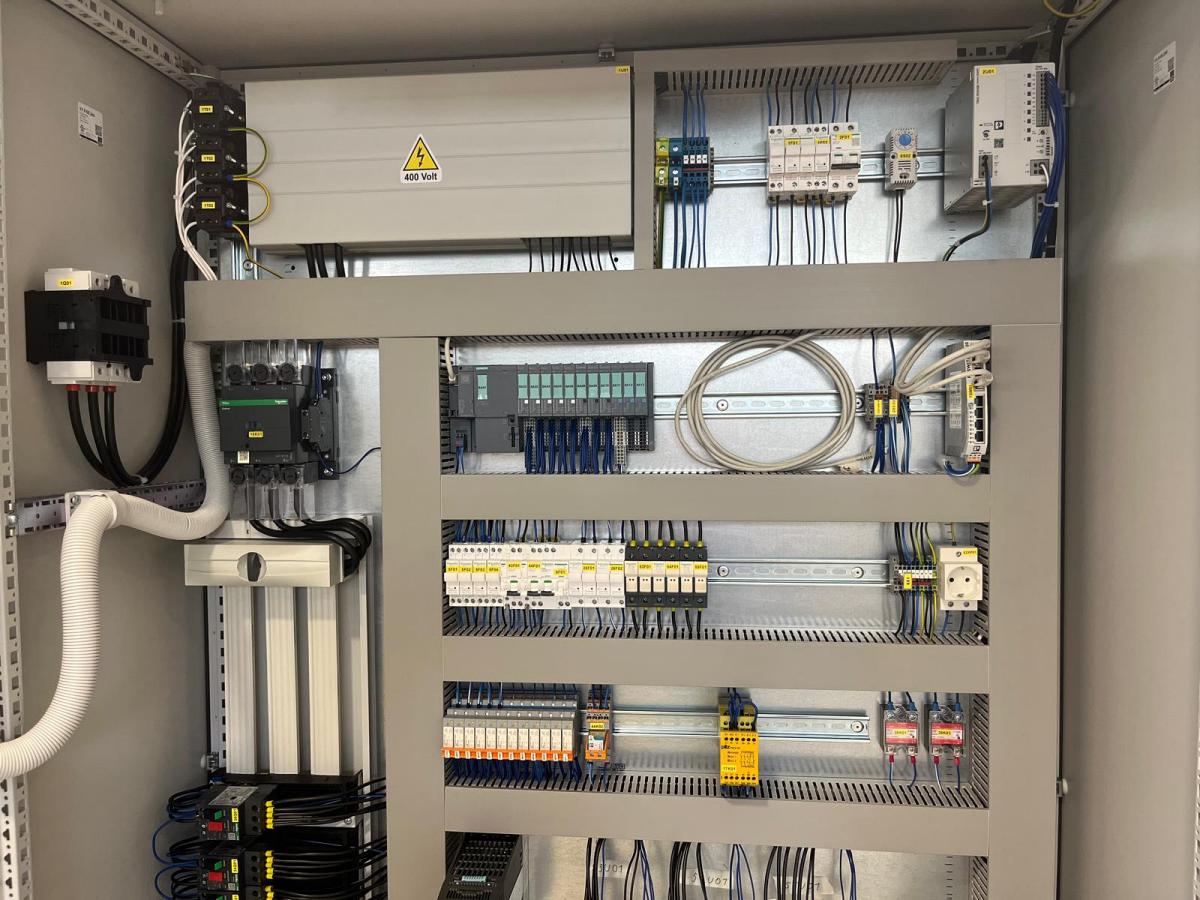

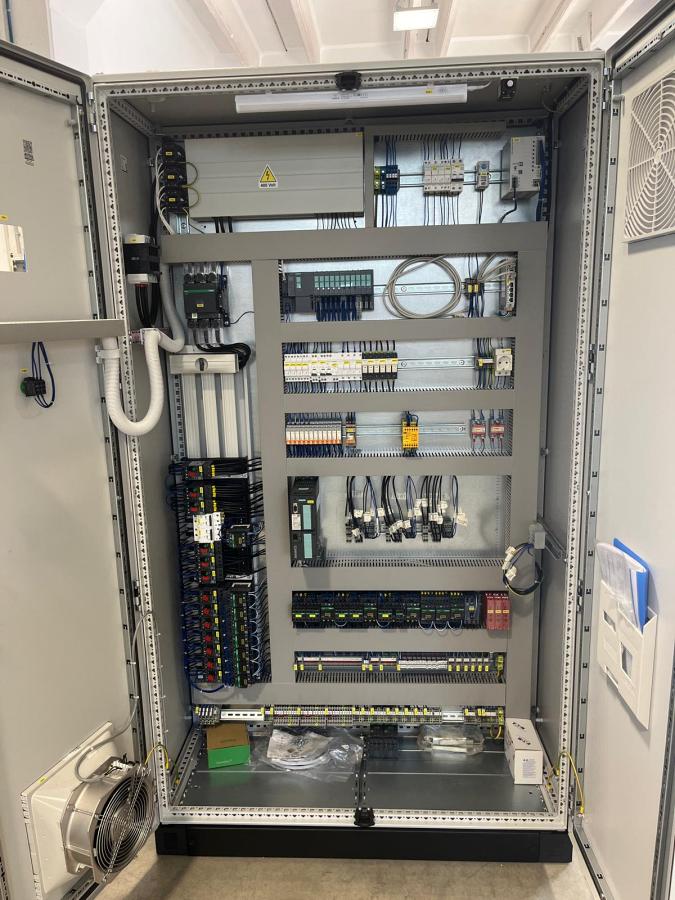

- Tablou electric – Rittal VX
- PLC – Siemens S7-1500;

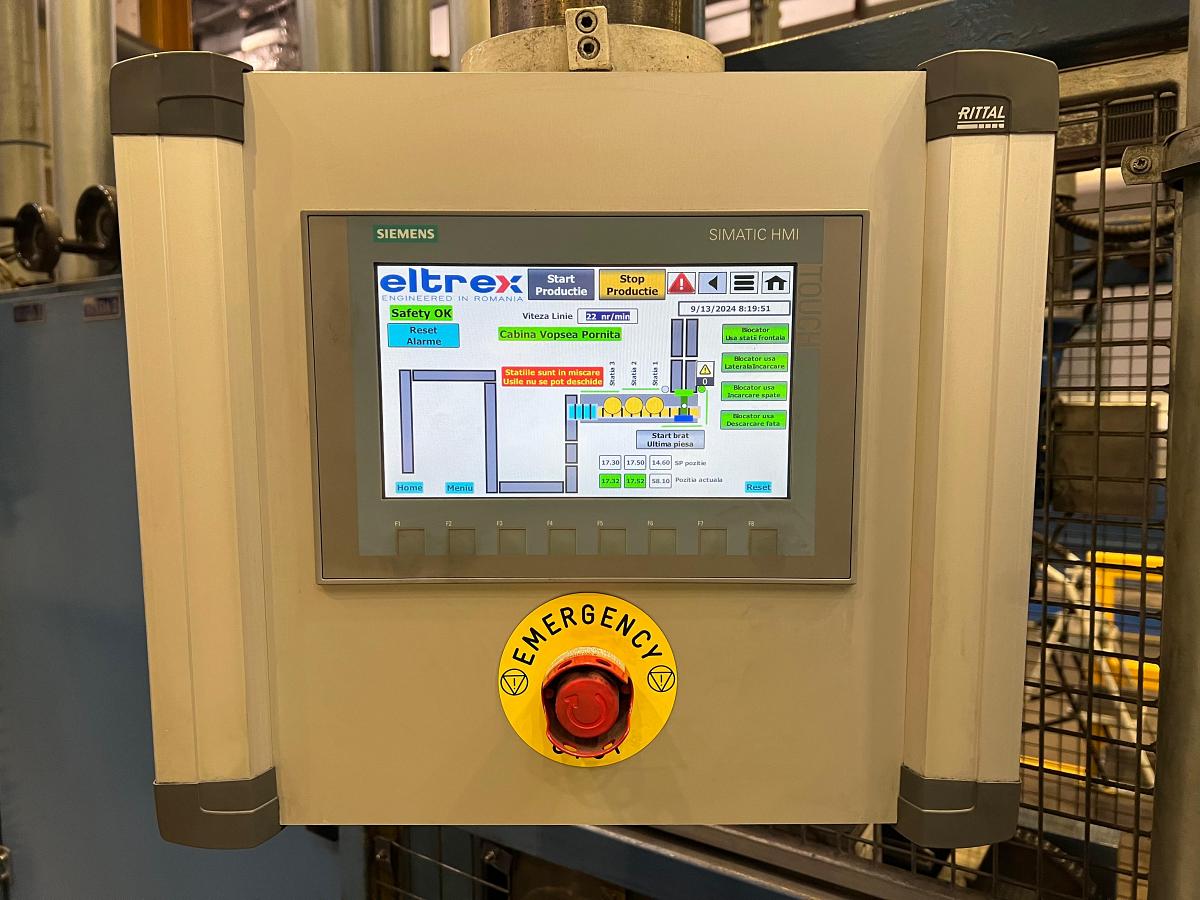

- HMI – KTP700 Siemens;
- Traductoare de poziție freze – direct în PLC Siemens;
- Relee de monitorizare rotație – direct în PLC Siemens;
- Module de frânare în contracurent al motoarelor;
- Convertizoare – Siemens V20.
Durata proiectului:
- 4 luni
- Timp de oprire – 7 zile
Principalele activități:
Înlocuirea tabloului electric și a pupitrului operator, modernizarea sistemului electric și refacerea software-ului de automatizare pentru un utilaj de frezat, cu integrarea completă în sistemul existent.
- Analizarea utilajului din punct de vedere tehnic;
- Identificarea punctelor specifice ale funcționalității;
- Analiza de risc care include complexitatea proiectului, cât și livrările de materiale;
- Releveul instalației electrice;
- Echivalarea soluțiilor tehnice anterioare cu unele la zi;
- Proiectare electrică în Eplan 2025 și ProPanel;
- Construirea software-ului de automatizare;
- Producția tabloului electric și a pultului operator;
- Teste FAT;
- Testarea software-ului în atelierul nostru;
- Instalarea tabloului electric;
- Cablarea și punerea în funcțiune în acord cu cerințele clientului.
