Descriere:

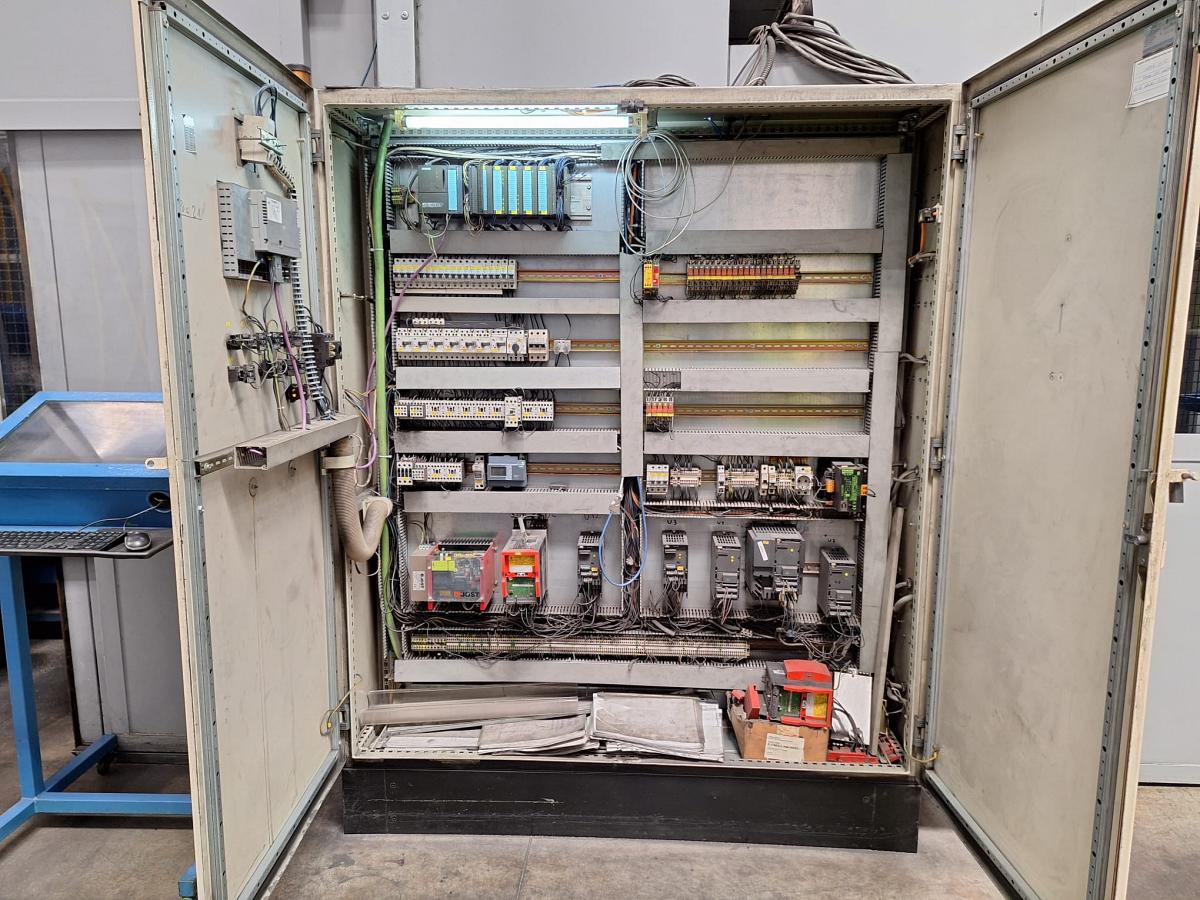

Înlocuirea tabloului electric de automatizare pentru un utilaj de sablare industrială pentru piese metalice diverse
Industria:
Automotive
Obiectiv:
Înlocuirea tabloului electric, refacerea software-ului de automatizare și integrarea acestuia în sistemul existent.
Soluții:

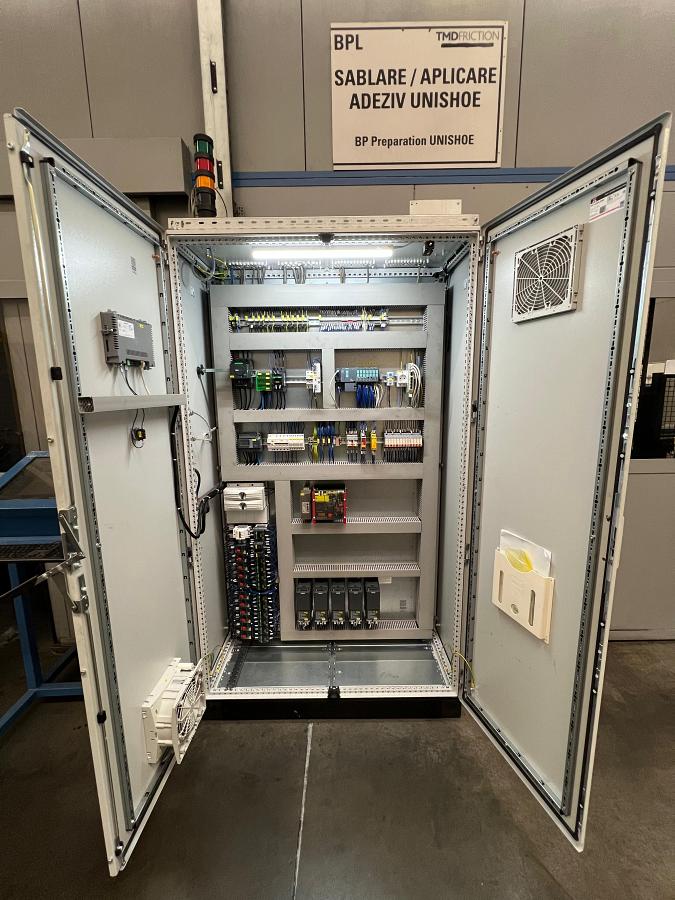

- Tablou electric – Rittal VX
- PLC – Siemens S7-1500;

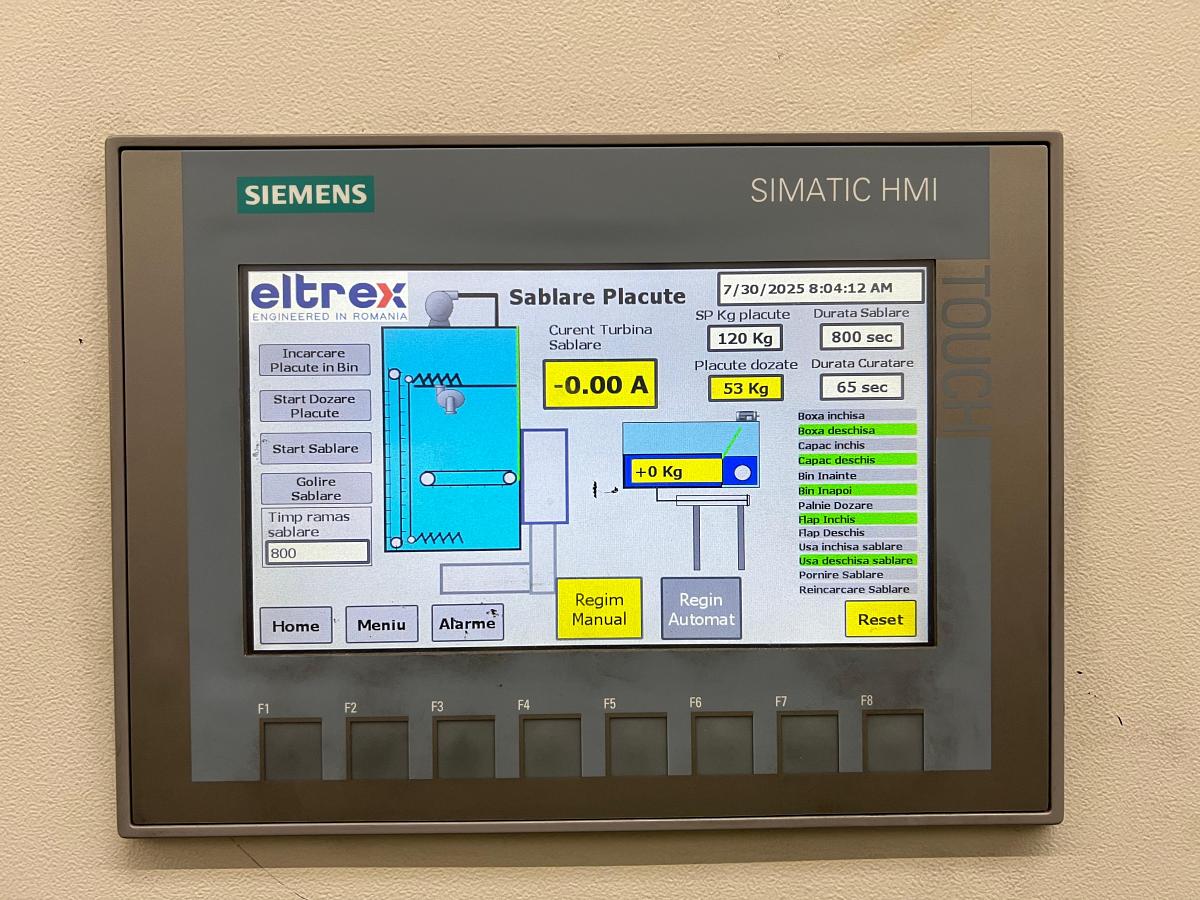

- HMI – KTP700 Siemens;
- Celule de cantarire – preluare in Siemens SIWAREX;
- Transformatoare masura curent – direct in PLC Siemens;

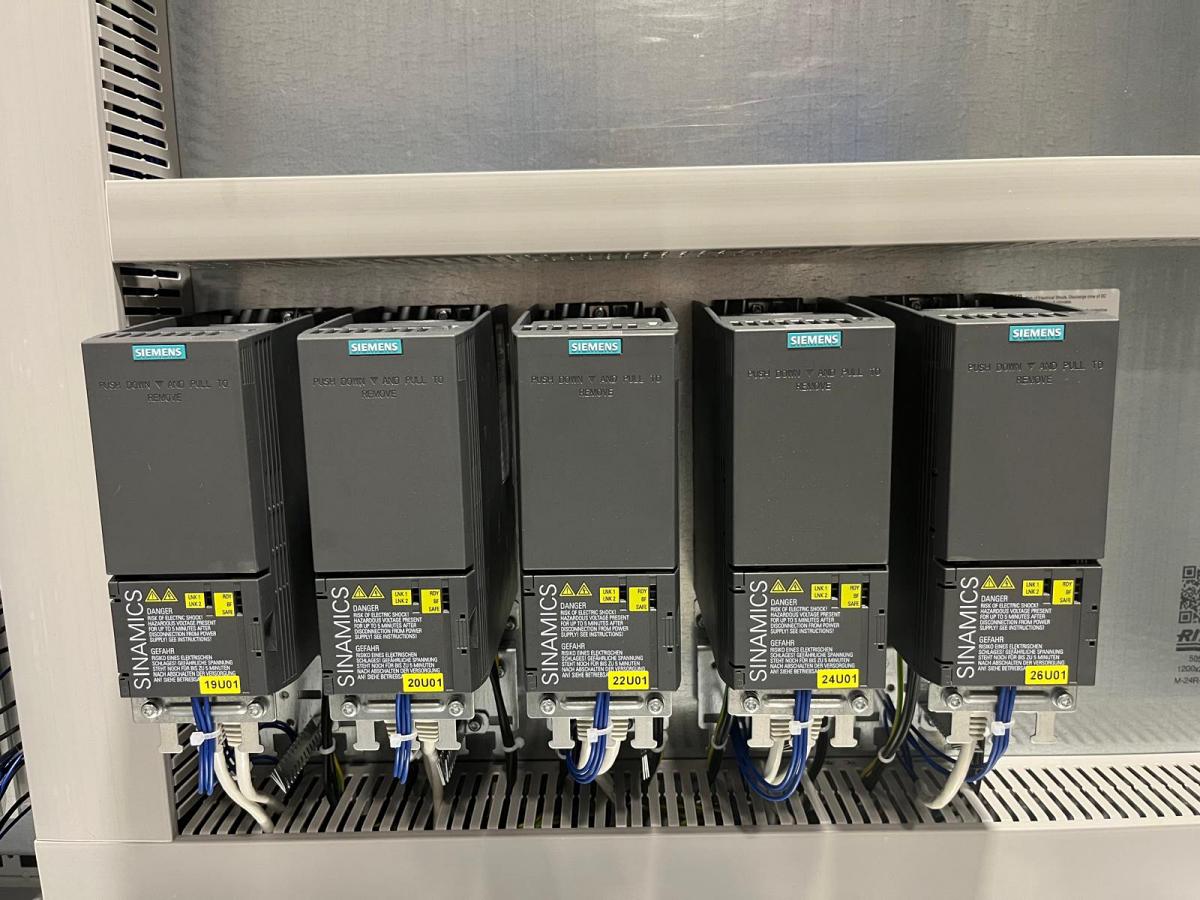

- Convertizoare – Siemens G120.
Durata proiectului:
- 3 luni de la PO
- Timp de oprire – 4 zile
Principalele activități:
Realizarea releveului, proiectarea instalației electrice, refacerea software-ului de automatizare, efectuarea testelor FAT, testarea software-ului intern (în atelierul nostru), deconectarea tabloului electric vechi, instalarea tabloului electric nou și testele de punere în funcțiune.
- Analizarea utilajului din punct de vedere tehnic;
- Identificarea punctelor specifice ale funcționalității;
- Analiza de risc care include complexitatea proiectului, cât și livrările de materiale;
- Releveul instalației electrice;
- Echivalarea soluțiilor tehnice anterioare cu unele la zi;
- Proiectare electrică în Eplan 2025 și ProPanel;
- Construirea software-ului de automatizare;
- Producția tabloului electric și a pultului operator;
- Teste FAT;
- Testarea software-ului în atelierul nostru;
- Instalarea tabloului electric;
- Cablarea și punerea în funcțiune în acord cu cerințele clientului.
